隨著科技的進步，越來越多的智能產品走進了我們的生活，智能照明已不再是什么新名詞。那么，近幾年比較流行的智能人體感應燈，到底有什么特別之處呢？ 那就是一體化設計，集人體感應器，光源，光敏器件及延時模塊為一體，實現"人來燈亮，人走燈滅"。而其中更是加入了不少人性化元素，比如人剛離開感應區域，燈光照明可以根據實際需要延時一段時間之后再關閉，這樣就避免了燈滅瞬間給人帶來的不適感。
人體感應器作為人體感應燈的核心器件，重要性自然不言而喻。歐姆龍非接觸溫度傳感器D6T-8L-09，是一種高靈敏度的熱電堆紅外傳感器，采用歐姆龍獨特的MEMS制作技術，將熱電堆元件和ASIC封裝在一起，由熱電堆元件接收來自物體的紅外熱能，實現對物體表面溫度的精準測量。
熱電堆紅外傳感器，就是利用貝塞克效應，內部由兩個或多個熱電偶串聯組成熱電堆芯片，通過吸收物體表面的紅外輻射，當目標溫度與參考溫度存在溫度差時，熱電偶產生的熱電動勢互相疊加并輸出對應溫度的電壓信號。這樣，使用熱電堆測量溫度時，一來可以克服單個熱電偶產生的電勢差太小而難以測量的缺點，二來可以避免使用價格較高的精度運算放大器。目前市面上熱電堆傳感器主要有模擬輸出型及數字輸出型這兩種類型，模擬輸出型雖然內部結構簡單且價格便宜， 但電路設計時需要考慮的問題較多，除了需要搭配低溫漂的運放+高精度ADC, 還要考慮低功耗、高SNR信噪比及電路穩定性等等，這些對研發人員來說是一項不小的挑戰。而歐姆龍D6T系列熱電堆紅外傳感器, 內置ASIC+高精度運放，通過內置MCU進行AD轉換及信號處理，可通過I2C數字接口獲取溫度數據。這樣不僅測溫電路穩定性有保障，也大大縮短了產品開發周期，一定程度上也節省了開發成本。

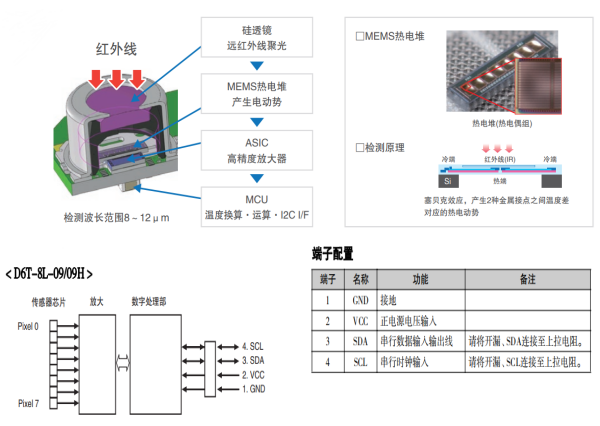

一、 產品構造
二、 產品特性
精確的溫度測量，通過算法可以實現+/-0.2 ℃的高精度。
具有低串?dāng)_視場特性，抗噪性能強，I2C數字輸出。
尺寸小(12x11.6x10.7mm)，節省空間，便于嵌入式應用。
可根據溫度數據的數字輸出，輕松實現微機控制。

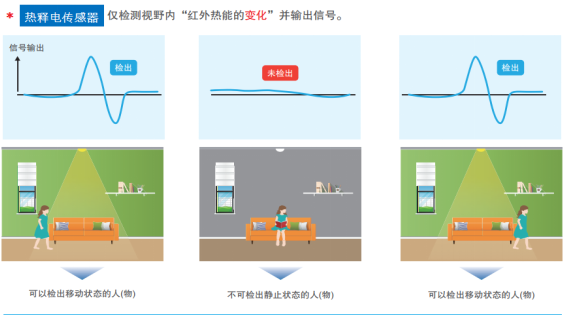

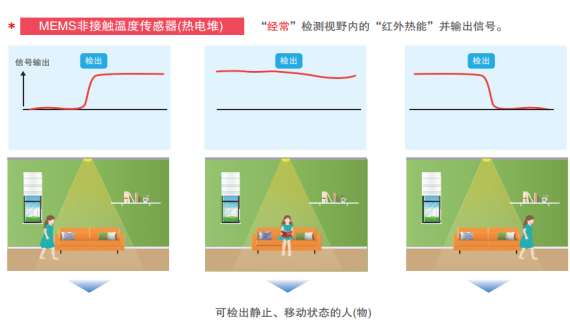

與只能檢測動態物體的熱釋電紅外傳感器，歐姆龍D6T傳感器不僅能檢測動態物體，也能檢測靜止物體，實現即時檢測物體的溫度變化。

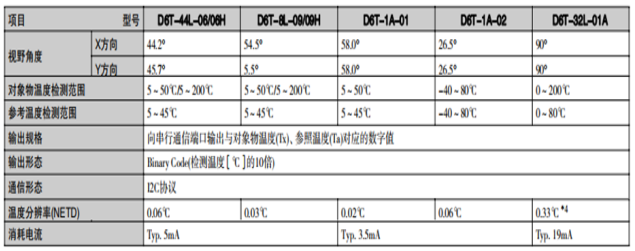

三、 電氣參數

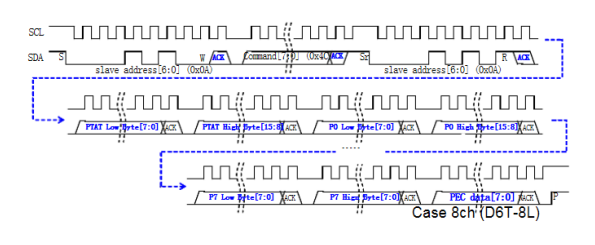

四、 I2C操作時序
